該設備提供了強大而經濟的數據記錄器和顯示解決方案，可對壓縮空氣系統進行良好、可靠的管理和監測。
- 壓縮空氣監測系統的中心設備和網關
- 5"高解析度彩色觸控屏，現場操作
- 多功能連接，支援多達 16 個感測器輸入
- 支援 IIoT，可連接到 S4M 軟體
- 監測所有測量通道的警報
- 數據記錄器可儲存1 億個測量值
- 感測器輸入：2路 SUTO + 16路 Modbus/RTU + 2路類比/脈衝感測器
- 兩種安裝方式：面板式，壁掛式

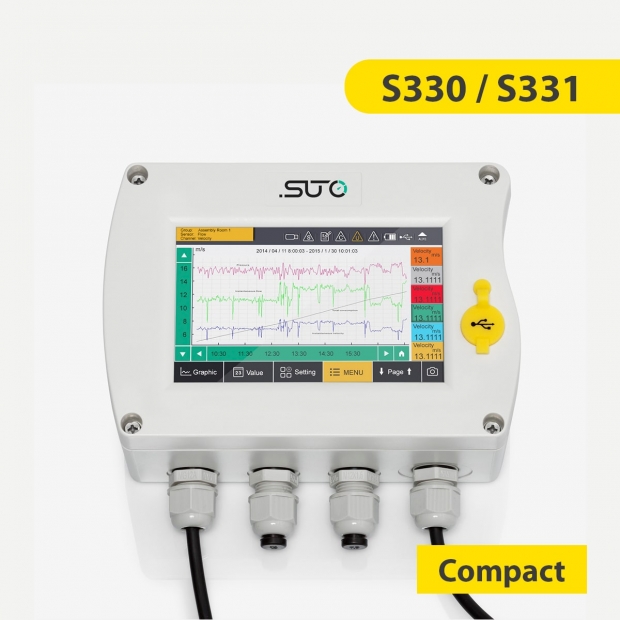

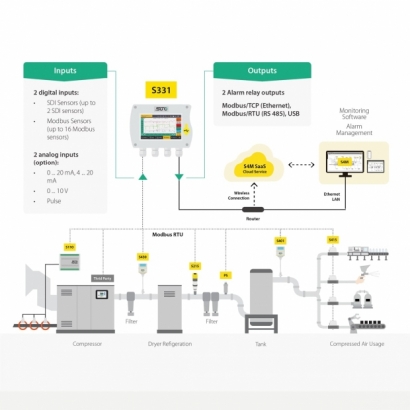

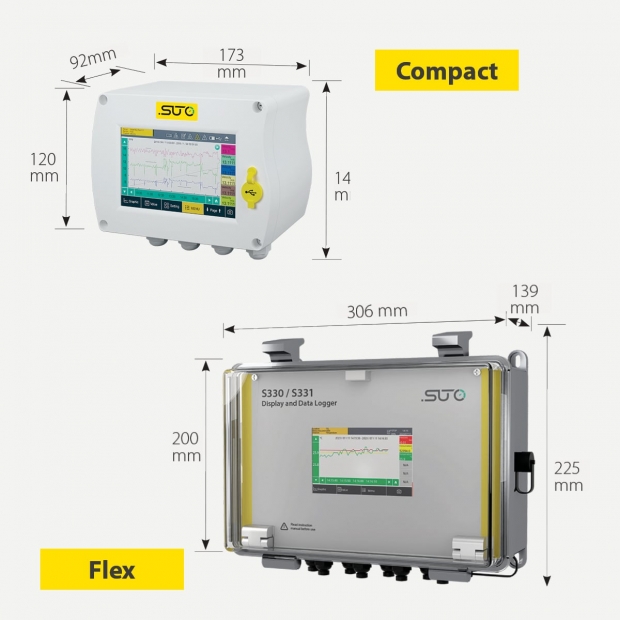

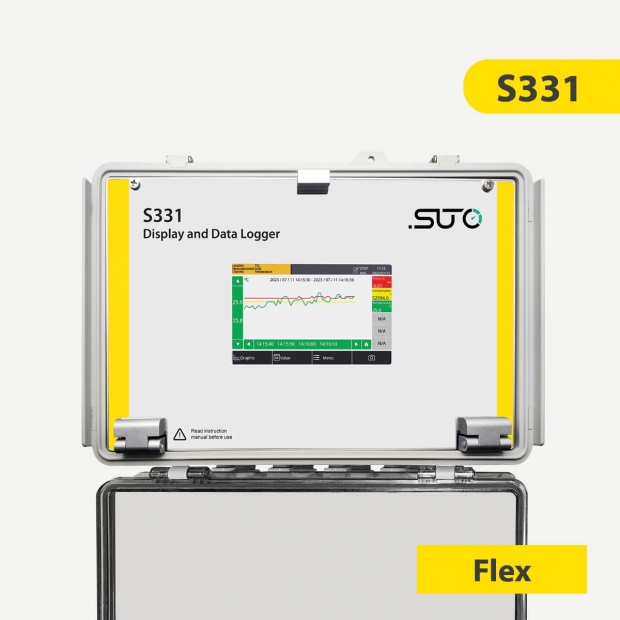

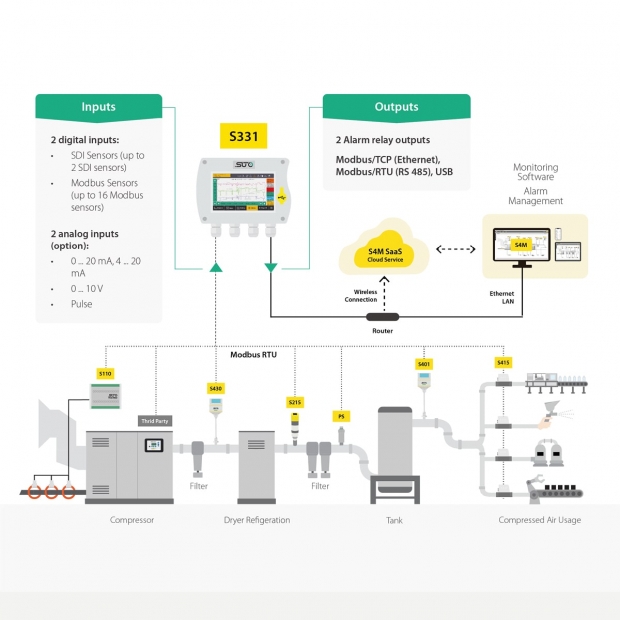

S331 緊湊型： 系統中央資料記錄裝置 資料記錄器可收集現場設備的各種測量資料。作為中控單元，它安全地儲存所有測量數據，並可供使用者查看。 S331支援數位接口，不僅可作為顯示和資料記錄儀，也是連接工業物聯網(IIOT)服務和各種軟體的網關。 S331 擴容型： 功率較大，內部佈線空間較大 S331 擴容型是S331 緊湊型的升級版，其硬體設計經過改進，具有更高的穩定性和可靠性。 此外，更大的外殼為內部佈線提供了更大的空間，並為連接的傳感器提供了更大的功率。 它保留了S331 緊湊型的所有技術規格，可作為中央資料中心，有效地收集和整理來自多個現場設備的測量資料。 S330顯示解決方案 S330顯示器易於安裝，使用方便。它採用5英寸高解析度圖形顯示器，與許多低解析度的顯示器相比，S330能夠更清晰地顯示細節。 各種連接選項 S330 / S331支援數位接口，可連接SUTO的SDI輸出及Modbus/RTU接口的儀器。 為了在RS-485匯流排上正確連接Modbus/RTU儀器，建議將儀器以菊花鏈方式連接到S330/S331的一個輸入端，可使用SUTO的RS- 485分線器進行菊花鏈連接。 透過這種方式，最多可將16台儀器連接到Modbus主機的輸入端，使S330 / S331成為一個多功能的資料記錄儀，可監控整個工廠（可能需要為現場設備提供額外的電源）。 連接第三方感測器和現場設備 借助行業標準協議Modbus/RTU，S330 / S331支援將第三方感測器輕鬆整合到監控系統中。 使用配置軟體可以輕鬆配置現場設備，幾秒鐘內就可以添加第三方感測器。 所有連接的感測器資料都記錄在內部記憶體中，這些資料可用於計算虛擬通道。 所有的即時測量數據也會被送到連接的軟體和監控系統。 收集測量數據以便進一步分析 使用免費的SUTO S4A軟體，記錄的資料可透過USB、LAN或LTE/4G無線模組下載到PC。此後可使用S4M對數據進行基本的分析。 要進行更複雜的壓縮機分析，可使用SUTO的CAA軟體（包含在S551中），它支援許多高級功能 如：壓縮機的性能參數（效率、產氣量、加載/卸載週期等），它還支援洩漏分析、產生報告等。 測量參數 類比輸出 儲存空間 內部存儲，1億個數據 取樣速率 可設定>=1 s, 最大59 mm: 59 ss 訊號輸入 數位輸入 2 x SDI 感測器 16 x RS-485 Modbus RTU 感測器 2 x 0 ... 20 mA / 4 ... 20 mA / 0 ... 10 V 類比輸入 2 x 0/4 ... 20 mA; 2 x 0 ... 10 V; 2 x 脈衝 脈衝輸入 最高100 Hz; 28 V, 10 mA 訊號輸出 類比/脈衝輸出 感測器的4 ... 20 mA訊號和脈衝訊號可透過顯示器的連接板將其導出 警報輸出 2 繼電器, 230 VAC, 3 A, NC 現場總線 協定 Modbus/TCP (Ethernet), Modbus/RTU ( RS 485) 電氣參數 電源 100 ... 240 VAC, 20 VA (可選, A1663) 18 ... 30 VDC, 20 W (可選, A1664) 感測器供電 24 V, 10 W Data interface 連接 Modbus/TCP (Ethernet), Modbus/RTU ( RS 485), USB 常規參數 配置 電腦軟體 S4C-Display軟體 顯示 整合 尺寸:5" 高解析度圖形示 分別率: 800 x 480 像素觸控螢幕 材料 外殼 PC + ABS (緊湊型) PC (擴容型) 其他 電氣連接 螺絲端子連接器 防護等級 IP65 認證 CE 外殼 面板，掛牆 尺寸 見尺寸圖 電纜孔徑 4.5 ... 8 mm 電纜 電源：AWG 12 ... AWG 24, 0.2 ... 2.5 mm²; 電源：AWG 16 ... AWG 28, 0.14 ... 1.5 mm² 重量 0.52 kg (緊湊型) 2.12 kg (擴容型) 操作條件 環境溫度 0 ... +50 °C 環境濕度 < 90 % 儲存溫度 -20 ... +70 °C 運輸溫度 -20 ... +60 °C
