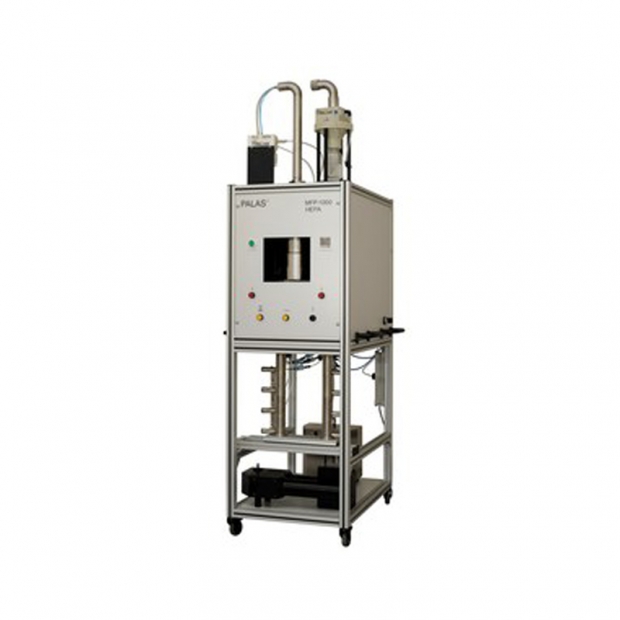

圖1：MFP 1000 HEPA
MFP過濾器測試台是用於扁平濾料和小型微型過濾器的模塊化過濾器測試系統。可以在很短的時間內確定壓力損失曲線、分級分離效率或負荷，既可靠又具有成本效益。
借助新的光散射光譜儀Promo ® 1000,可以清晰可靠地確定氣溶膠濃度和確保粒徑，因此可清楚地確定HEPA過濾器的分級分離效率和MPPS範圍。
或者，也可使用其他氣溶膠光譜儀進行過濾器測試。
由於採用可移動稀釋液級聯，因此可以在非常短的時間內將測試設備從使用鹽霧劑轉換為DEHS霧劑，而無需清洗。
測試序列的高度自動化設置以及清晰定義的單個組件和過濾器測試軟件FTControl的可單獨調整程序，共同提供高度可靠的測量結果。
我們的質量詳情
圖2：MFP 1000 HEPA
- 通過使用KCl/NaCl或DEHS專用分散劑產生不同的氣溶膠。綜合乾燥長度，無需矽膠！所產生的鹽霧使用乾燥壓縮空氣進行乾燥。用於乾燥的體積流量可通過質量流量控制器單獨調節。
- 電暈放電（可選）：可調節的離子流適用於不同的質量流量。可調的混合空氣，用於速度為1.5 – 40 cm/s的入流。通過質量流量控制器實現監測和控制。
- 移動式氣動過濾器支架，用於快速拆卸和裝載試驗台。
- 可移動的稀釋級聯：稀釋級聯可對應用的測試氣溶膠進行定義的稀釋，稀釋倍數可以是10, 100, 1,000和10,000倍。由於它們是可移動的，因此可以在很短時間內將測試設備從使用鹽氣溶膠轉換為DEHS氣溶膠。無需長時間或複雜的清潔系統。
• 用於HEPA過濾器的光散射光譜儀Promo ® 1000
• 具有較低檢測限值（最低90nm）的HEPA/ULPA過濾器光散射光譜儀
測量分級分離效率，確定MPPS
圖3：Promo ® 1000：分級分離效率/MPPS=130nm，Promo ® 1000
圖4：型號3340：比較分級分離效率，MPPS=120 nm
• 清晰展示整個測量範圍內濾料的分離效率。
• 精確測定MPPS範圍。
• 憑藉最高的靈敏度，我們的顆粒測量技術甚至可以顯示分離效率的細微差別。
• 由於使用了優化的氣溶膠，每次分離效率測量的測量時間較短，約為2分鐘
• 分離效率曲線的簡單比較，也可以計算平均值
自動化
MFP 1000 HEPA具有集成的質量流量控制器，用於控制體積流量；這可以通過FTControl過濾器測試軟件自動監測和控制。在過濾器測試期間，還會自動記錄傳感器數據，例如過濾器的體積流量和壓差。
負荷/保持時間測量並記錄壓力損失曲線
圖5：示例：保持時間測量
• 除塵過程中分級分離效率的測量性能；可以預先選擇壓力損失或測量時間作為中止標準
• 以圖表和表格形式確定和表示壓力損失曲線和保留曲線，80％和95％分離度時的粒徑表示提供更多信息
• 不同上料步驟中分級分離效率比較
• 縮短測量時間，例如通過增加粉塵濃度。
優點
• 粒徑測量，最小120 nm（90 nm）
• 國際範圍可比較的測量結果
• 易於使用的不同測試氣溶膠，例如NaCl / KCl或DEHS；其他測試氣溶膠根據要求提供
• 易於轉換的稀釋級聯，係數分別為10、100、1,000和10,000，用於鹽或DEHS測量
• 方便地測量分級分離效率並確定MPPS範圍
• 高達2500 Pa的上料測量，可確定分級分離效率
• 測試方法的高重現性
• 靈活的過濾器測試軟件FTControl
• 易於操作，即使未經培訓的人員也可以快速使用設備進行操作
• 客戶可以獨立進行清潔
• 設置時間短，吞吐時間快
• 可移動設置，易於在腳輪上移動
• 在交付前驗收測試和交付時明確驗證各個組件和系統的功能
• 運行可靠
• 幾乎不需要維護
• 降低您的運行成本
應用領域
• MMPS（穿透力最大的粒徑）根據ISO 29463和EN 1822的測量和分離效率的測量
• 在產品開發和生產監測中測試濾料和小型微型過濾器。
• 可以根據ISO 11155-1（艙內空氣濾清器），ISO 5011（發動機空氣預濾器），EN779 / ASHRAE 52.2（室內空氣濾清器），CEN EN 143和其他版本的標準測試初始分離效率。
規格參數
| 測量範圍（尺寸） | 0.09 – 40 µm |
| 體積流量 | 0.54 – 16 m³/h（加壓操作） |
| 電源 | 115/230 V, 50/60 Hz |
| 外型尺寸 | 大約600•1,800•900毫米（寬•高•深） |
| 流入速度 | 1.5 – 40 cm/s (其它規格可應要求提供) |
| 壓差測量 | 0 – 2,500 Pa |
| 濾料測試區 | 100 cm² |
| 氣溶膠 | 粉塵（例如SAE粉塵），鹽（例如NaCl、KCl），液體氣溶膠（例如DEHS） |
| 氣溶膠濃度 | 對於SAE細粉塵，無需額外稀釋即可高達1,000 mg/m3 (ISO A2 細粉塵) |
| 壓縮空氣供應 | 6 – 8 bar |
