粒徑譜儀

Fidas® Frog

Fidas® Frog

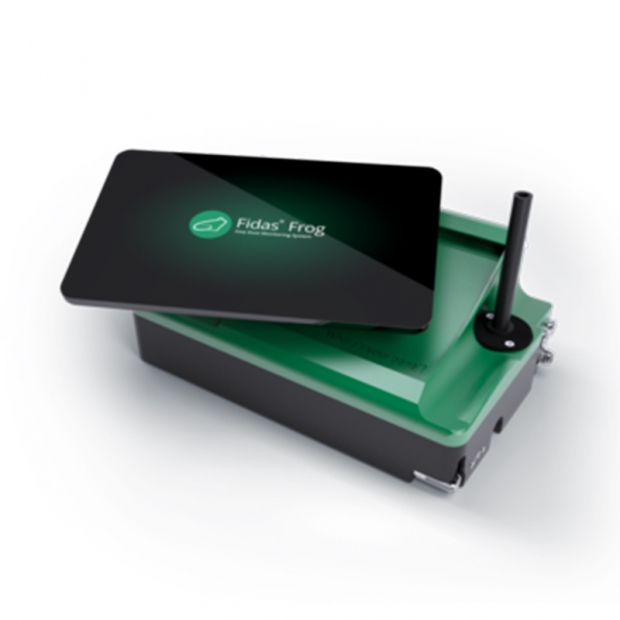

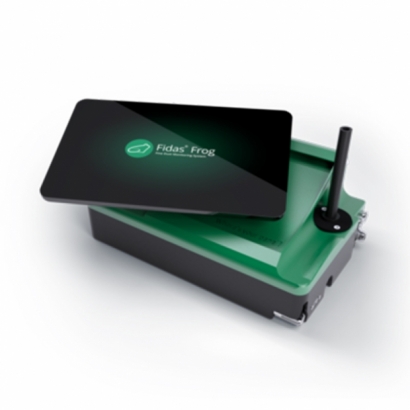

電池供電的便攜式細粉塵測量設備,帶有可拆卸的控制面板,用於室外、室內和工作場所測量
數量 :
  • Fidas-Frog.jpg
詳細介紹
細粉塵測量設備Fidas®Frog可快速、可靠且保證質量地確定細粉塵,例如,進行工作場所健康、安全和環境(HSE)管理範圍的監測(暴露評估),或在室內空氣質量測量範圍內進行監測(例如,辦公室,學校等公共建築,乘客艙等)。
本設備同時測量與環境有關的質量分數PM1PM2.5PM4PM10TSP以及在0.18 – 100 µm粒徑範圍內的粒徑和粒徑分佈。通過提供具有較高時間分辨率的細粉塵測量值,操作員將獲得全面的信息,可用於評估和評價細粉塵污染,以進行研究應用。
Fidas®Frog具有非常緊湊和輕巧的設計,可作為便攜式手持監測器使用,通過電池或市電供電,每次充電可工作長達8小時,因此可以在任何測量位置靈活地使用Fidas®Frog
https://palas-china.com.cn/wp-content/uploads/2020/07/1-18-300x225.jpg
https://palas-china.com.cn/wp-content/uploads/2020/07/2-8-300x225.jpg
https://palas-china.com.cn/wp-content/uploads/2020/07/3-9-300x225.jpg
1Fidas® Frog
Fidas®Frog通過WLAN與無線操作員面板(平板電腦)進行通信。通過這種方式,可以在測量地點和Fidas®Frog的操作員保持一定距離的情況下進行測量。以應用於難以進入的位置。此設計還允許將一個或多個Fidas®Frog集成到現有網絡中,並可以通過一台中央PC對連接設備進行控制,例如用於生產設備區域監控。
Fidas®Frog使用成熟的單粒子光學光散射測量技術,並配備高強度(dp min = 180 nm)、高穩定輸出和長壽命的LED光源。Fidas®Frog的傳感器和評估程序也應用在Fidas®200中,idas®200傳感器已通過TÜV/ Umweltbundesamt認證,可監測環境空氣中的PM2.5PM10,並已在與重量參考方法的全面比較中得到驗證。通過實施這一成熟的技術,並在生產中採取多種質量保證措施(例如,將每台Fidas®Frog與經過認證的Fidas®200進行比較),可以確保進行精確且保證質量的測量。
借助單分散測試粉,可以在現場隨時隨地輕鬆、快速地檢查和調整系統的校準。
Fidas®Frog的流量為1.4 l/min,並配備適用於環境條件、溫度、大氣壓和相對濕度的傳感器。
測量原理
實際的氣溶膠傳感器是一種光學氣溶膠光譜儀,它使用Lorenz-Mie單個粒子的散射光分析來確定粒徑。單個顆粒移動通過光學差異化的測量空間,該測量空間被白光均勻照射。每個粒子都會產生以85°95°的角度檢測到的散射光脈衝。基於散射光脈衝的數量來測量粒子數。散射光脈衝的水平是粒度直徑的度量。
通過改進的光學器件,使用新的白色LED作為更高光密度的光源以改進信號分析(對數模擬數字轉換器),可以將發射測量的檢測下限降低至180 nm。這樣可以大大提高檢測效率,尤其是對較小的顆粒的檢測,主要是在路邊附近發現高濃度的顆粒(見圖2)。
https://palas-china.com.cn/wp-content/uploads/2020/07/4-5-300x165.png
2Fidas®細粉塵測量系統在0.18 – 18 µm粒徑範圍內具有更高的靈敏度
分類精度和分離能力越好,粒度分佈的定義越準確。
使用白光源可以獲取精確而明確的校準曲線,從而獲得極高的尺寸分辨率。獲得專利的T型光闌可提供精確定義的光學測量體積,並能夠進行顆粒測量而沒有邊界帶錯誤,從而實現精確的尺寸測量。新的數字化電子信號分析系統可根據需要快速識別和糾正一致性。
https://palas-china.com.cn/wp-content/uploads/2020/07/5-3-273x300.png
3:通過PM值轉換粒度分佈的算法比較
為了將測量值轉換為質量分數或質量分數,每個值中的高分辨率粒度分佈乘以一個相關因子,該相關因子反映環境氣溶膠的不同來源(例如燃燒氣溶膠,輪胎磨損,花粉)(參見圖3)。通過將分離曲線附加應用於確定的粒度分佈,可以獲得質量係數。多個分離曲線可以同時用於相同的尺寸分佈,從而可以同時輸出PM10PM2.5PM1(及其他數據)。例如,Fidas®Frog可以使用相同的轉換算法進行操作,該轉換算法也已在獲得型式認可和認證的Fidas®200環境空氣監測系統中實現,用於對環境PM2.5PM10濃度進行監管監測。
操作方式
Fidas®Frog的操作直觀而簡單。通過操作員界面,可以直接評估和比較所有測量數據。在測量過程中,可能會出現超出極限值的提示消息。可以根據法律要求或根據個人需要定義這些極限值(請參見圖4中的極限值)。
https://palas-china.com.cn/wp-content/uploads/2020/07/6-1-300x187.png

4:在測量過程中顯示測量值
集成攝像頭正在記錄測量設置。通過此圖片,可以直接方便地將圖片添加到文檔中,以供設備生成的測量數據集或pdf測量報告使用。圖5pdf顯示此測量報告,其中包括由用戶保存的測量條件的數據和測量數據的圖形評估。該測量報告還示例性地附有工作場所測量圖片。
https://palas-china.com.cn/wp-content/uploads/2020/07/7-300x213.png
5:測量報告示例(第1頁和第2頁)
可以直接打印測量數據,也可以通過微型USB端口將測量數據傳輸到USB記憶棒,並在外部PC上進行處理。在這種情況下,評估軟件PDAnalyzeFidas®提供了各種數據評估功能,尤其是粒度分佈,另外還提供導出功能。
https://palas-china.com.cn/wp-content/uploads/2020/07/8-300x197.png

優點
    連續同時實時測量PM1PM2.5PM10TSP
    附加顆粒數濃度和粒徑分佈
    寬量程:180 nm – 100 µm
     1 s可調時間分辨率
    直接比較不同的測量結果
    可以設置極限值
    通過實施獲得EN認證的Fidas®200的傳感器/評估算法實現高質量的測量數據
    通過將測量設備和Tablet PC分開進行控制(通過WLAN通訊),進一步擴展應用範圍
    電池模式下長達八小時的測量時間
    人體工程學設計,重量輕
    直觀簡單的操作
    集成攝像頭,可記錄測量結果
    導出測量數據功能
    可以在Fidas®Frog中生成pdf格式的測量報告
    可以通過網絡集成輕鬆進行遠程監控
     PDAnalyzeFidas®軟件可在外部PC上對測量數據進行單獨分析
    可以在現場用測試粉檢查校準
    功能可靠
    很少維護
    無放射性物質
    沒有消耗品
    氣壓、空氣濕度、溫度和相對壓力傳感器。

應用領域
    在變化位置或移動中監測細粉塵
    室內、工作場所或車輛內部的空氣質量監測
    在空間有限的環境中用作氣溶膠光譜儀


規格參數

接口 USB,通過USB適配器連接以太網,WiFi接入點

測量範圍(尺寸)
0.18 – 100 µm(2個測量範圍)
尺寸通道 32個/衰減,256個原始數據通道
測量原理 單顆粒光學光散射
測量範圍(濃度數值) 0 – 20,000,000 顆粒/升
體積流量 1.4升/分鐘
數據採集 數字,20 MHz處理器,256個原始數據通道
能耗 13 瓦
用戶界面 觸摸屏,1,280•800像素,8英寸
外型尺寸 100•240•150毫米(高•寬•深)
重量 大約2.1 kg(0.4 kg操作面板,1.7 kg測量單位)
操作系統 Windows 10
數據記錄儀存儲空間 大約16 GB,可通過micro-SD擴展
光源 LED
電池運行 不可拆卸鋰離子電池基本型號:77 Wh(14.8 V; 5,200mAh),8核平板電腦:20 Wh(3.8 V; 5,200mAh),2核
測量範圍(質量) 0 – 100 mg/m3(取決於氣溶膠)
報告數據 PM1,PM2、5,PM4,PM10,TSP,CN,顆粒尺寸分佈
安裝條件 0 – 40 °C
外殼 合成材料外殼
